A DC-Stecker auf Buchse, 433 MHz-Fernbedienungsschalterbietet eine bequeme Möglichkeit, kompatible, mit Gleichstrom betriebene Geräte drahtlos zu steuern. Anstatt einen Schalter physisch zu betätigen oder ein Steuerkabel zu einem Gerät zu verlegen, können Benutzer ein drahtloses Signal über einen 433-MHz-Fernsender an ein Empfängermodul senden, das zwischen einer Gleichstromquelle und der Last angeschlossen ist. Diese Anordnung eignet sich für Beleuchtung, kleine Elektrogeräte, Zugangssysteme, Automatisierungsprojekte, Schalttafeln und andere Niederspannungsanwendungen.
Bei der Auswahl und Installation eines drahtlosen Schalters geht es jedoch um mehr als nur um das Anpassen von DC-Steckern und -Buchsen. Spannung, Strom, Steckerpolarität, Konfiguration des Empfängerausgangs, Betriebsabstand, Umgebungsbedingungen, Störungen und Lasteigenschaften können sich alle auf die Leistung auswirken. In diesem Leitfaden werden die wesentlichen technischen Überlegungen erläutert, damit Käufer, Installateure und Systemintegratoren Kompatibilitätsprobleme vermeiden und eine zuverlässigere drahtlose Steuerungslösung entwickeln können.

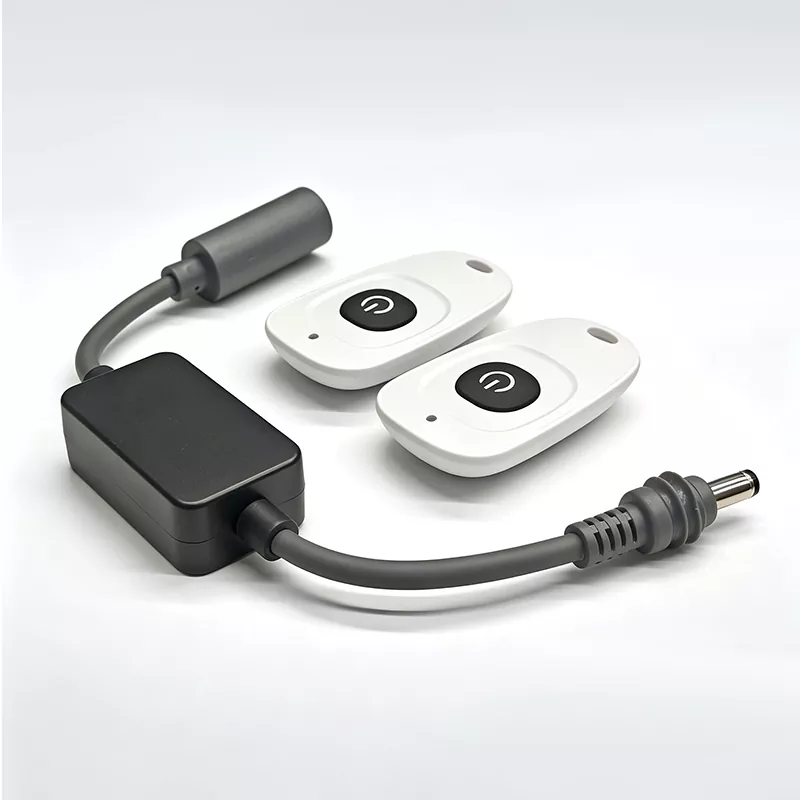

Ein 433-MHz-Gleichstrom-Fernbedienungsschalter mit Stecker und Buchse ist eine drahtlose Schaltbaugruppe zur Fernsteuerung einer elektrischen Gleichstromlast. Es verfügt üblicherweise über DC-Stecker und -Buchsen sowie einen 433-MHz-Funkempfänger und einen Fernsender. Durch die Steckeranordnung kann das Gerät in einen bestehenden Gleichstromkreis integriert werden, ohne dass eine aufwändige Neuverkabelung erforderlich ist.
Das Grundkonzept ist unkompliziert: Die Gleichstromquelle versorgt das Schaltmodul mit Strom, während die 433-MHz-Fernbedienung die drahtlose Steuerung übernimmt. Wenn der Empfänger das richtige Signal erkennt, ändert sein interner Schaltkreis den Zustand und steuert die an die angeschlossene Last gelieferte Leistung.
Dieses Design kann mehrere häufig auftretende Probleme lösen. Geräte können an Orten installiert werden, die schwer zugänglich sind, ein physischer Schalter kann schwierig zu montieren sein oder Benutzer müssen möglicherweise mehrere Geräte aus der Ferne steuern. Eine drahtlose DC-Schaltlösung kann den Kabelweg reduzieren und den täglichen Betrieb komfortabler machen.
Der Betriebsprozess besteht im Allgemeinen aus vier Phasen: Senden, Empfangen, Dekodieren und Schalten. Wenn eine Taste auf der Fernbedienung gedrückt wird, erzeugt der Sender ein codiertes Hochfrequenzsignal im 433-MHz-Band. Das Empfängermodul lauscht auf das entsprechende Signal und prüft, ob es mit seinem programmierten Steuercode übereinstimmt.
Nach erfolgreicher Erkennung aktiviert der Empfänger seine Schaltkreise. Je nach Produktdesign kann dies die angeschlossene DC-Last ein- oder ausschalten, zwischen verschiedenen Betriebszuständen wechseln oder einen Momentausgang auslösen.
Sendet den drahtlosen Befehl.
Trägt die codierten Steuerinformationen.
Empfängt und validiert das Signal.
Steuert die Stromversorgung der angeschlossenen Last.
Die tatsächliche Leistung hängt von der Sendeleistung, der Empfängerempfindlichkeit, dem Antennendesign, der Installationsumgebung, Hindernissen, elektrischem Rauschen und dem spezifischen 433-MHz-Protokoll ab, das von der Ausrüstung verwendet wird.
| Komponente | Funktion | Was zu überprüfen ist |
|---|---|---|
| DC-Stecker | Wird an eine kompatible Gleichstromsteckdose oder ein kompatibles Gleichstromkabel angeschlossen. | Größe, Polarität, Nennstrom. |
| DC-Buchse | Stellt die Verbindung zur DC-Last her. | Passende Steckerabmessungen und Polarität. |
| HF-Empfänger | Empfängt Remote-Befehle. | Frequenz, Reichweite, Codierungsmethode. |
| Schaltkreis | Steuert den Strom zur Last. | Spannungs- und Stromkapazität. |
| Fernsender | Sendet Benutzerbefehle. | Kompatibilität und Betriebsabstand. |
Die elektrische Kompatibilität ist einer der wichtigsten Aspekte bei der Auswahl eines drahtlosen Gleichstromschalters. Ein Produkt, das mechanisch passt, kann elektrisch immer noch ungeeignet sein. Käufer sollten sich das vollständige Datenblatt ansehen und sich nicht nur auf den Produktnamen verlassen.
Durch das kompakte steckerbasierte Format eignet sich dieser Typ von Funkschaltern für viele Niederspannungssteuerungsszenarien. Dies kann besonders nützlich sein, wenn die Installation einer neuen kabelgebundenen Steuerleitung die Installationszeit verlängern oder eine unbequeme Benutzeroberfläche schaffen würde.
Fernbedienung von LED-Streifen, Lampen, Schrankleuchten, dekorativer Beleuchtung und anderen kompatiblen DC-Beleuchtungsprodukten.
Komfortable Funksteuerung für ausgewählte Niederspannungsgeräte und Automatisierungsprojekte.
Nützlich zum Fernschalten kompatibler LED-Schilder und Displaybeleuchtung.
Eine praktische Komponente für Prototypen, Hobbyprojekte, Bildungssysteme und kundenspezifische Steuerungen.
Kann in geeignete Niederspannungssteuerkreise integriert werden, in denen eine drahtlose Aktivierung erforderlich ist.
Geeignet für ausgewählte Niederspannungs-Hilfssteuerungsanwendungen nach elektrischer und Sicherheitsvalidierung.
Die Installation sollte bei ausgeschalteter Stromversorgung beginnen. Identifizieren Sie vor dem Anschließen die Gleichstromquelle, die gesteuerte Last, die Anschlusspolarität sowie die Nennspannung und den Nennstrom des Schalters.
Bei einzelnen Projekten stehen in der Regel die Kompatibilität der Steckverbinder und die elektrischen Nennwerte an erster Stelle. Für OEM-, Großhandels- und Systemintegrationsprojekte werden zusätzliche Faktoren wie Anpassung, Verpackung, Produktionskonsistenz, Qualitätskontrolle und langfristige Lieferfähigkeit gleichermaßen wichtig.
| Erfordernis | Empfohlener Check |
|---|---|
| Elektrische Kompatibilität | Spannung, Strom, Polarität, Steckerspezifikation. |
| Drahtlose Leistung | 433-MHz-Kompatibilität, Reichweite, Antennendesign, Störfestigkeit. |
| Anwendungsumgebung | Temperatur, Feuchtigkeit, Staub, Gehäuseanforderungen. |
| Produktionsanforderungen | MOQ, Vorlaufzeit, Qualitätskonsistenz, Verpackung, Anpassung. |
Ein zuverlässiger Lieferant sollte in der Lage sein, klare technische Spezifikationen bereitzustellen und praktische Fragen zu Steckverbindergrößen, elektrischen Nennwerten, Fernkopplung, Schaltmodi, Produktionstoleranzen und Anwendungsbeschränkungen zu beantworten.
Drahtlose Schalter sind im Allgemeinen einfach zu verwenden, doch Installationsfehler und Umgebungsbedingungen können zu unerwartetem Verhalten führen. Die folgende Checkliste kann dabei helfen, häufige Probleme einzugrenzen.
| Problem | Mögliche Ursache | Empfohlener Check |
|---|---|---|
| Keine Antwort | Kein Strom oder falsche Kopplung. | Überprüfen Sie die Stromversorgung und die Remote-Kopplung. |
| Kurze Reichweite | Hindernisse oder HF-Störungen. | Stellen Sie den Empfänger um und überprüfen Sie die Platzierung der Antenne. |
| Last funktioniert nicht | Falsche Spannung, Polarität oder überlasteter Ausgang. | Überprüfen Sie die elektrischen Spezifikationen. |
| Intermittierender Betrieb | Schwaches Signal, instabile Stromversorgung oder Störungen. | Überprüfen Sie die Stromstabilität und die HF-Umgebung. |
Diese Vorteile sind besonders wertvoll für Retrofit-Projekte, temporäre Installationen, Heimwerkerelektronik und Produkte, bei denen ein sauberes äußeres Erscheinungsbild wichtig ist.
Nicht unbedingt. Die gemeinsame Nennfrequenz garantiert keine Kompatibilität. Sender und Empfänger können unterschiedliche Codierungsmethoden, Protokolle, Paarungsverfahren oder Signalformate verwenden. Stellen Sie immer sicher, dass Fernbedienung und Empfänger für die Zusammenarbeit ausgelegt sind.
Ja. Ein falsch dimensionierter Stecker kann zu einer lockeren Verbindung, einem erhöhten Kontaktwiderstand, einem unterbrochenen Betrieb oder einer völligen Inkompatibilität führen. Gegebenenfalls sollten sowohl der Außendurchmesser als auch die Innenmaße des Stifts überprüft werden.
Es kann kompatible DC-LED-Beleuchtung steuern, wenn Beleuchtungsspannung, Strom, Steckerkonfiguration, Polarität und Schaltanforderungen innerhalb der Produktspezifikationen liegen. Überprüfen Sie vor der Installation immer die Tragfähigkeit.
Die Funkreichweite kann durch Wände, Metallstrukturen, elektrische Geräte, Antennenausrichtung, Installationsort, Batteriezustand und Funkstörungen beeinträchtigt werden. Ein angegebener Bereich ist im Allgemeinen als Testzustandswert und nicht als Garantie für jede Installation zu verstehen.
Die Eignung hängt von der Spannungs- und Stromstärke des jeweiligen Schalters sowie den Eigenschaften der Last ab. Hochleistungslasten oder induktive Lasten erfordern möglicherweise ein entsprechend ausgelegtes Relais, einen Schütz, einen Treiber oder eine andere Steuerungsarchitektur, anstatt die Last direkt an ein kleines drahtloses Schaltmodul anzuschließen.
Käufer sollten sich nach Spannungs- und Stromwerten, Steckerspezifikationen, drahtlosem Protokoll, Betriebsbereich, Schaltmodus, Qualitätsprüfung, Musterverfügbarkeit, MOQ, Verpackung, Anpassungsoptionen, Produktionsvorlaufzeit und technischem Kundendienst erkundigen.
Ein 433-MHz-Fernbedienungsschalter mit Gleichstromstecker und -buchse kann eine praktische drahtlose Steuerungslösung für kompatible, mit Gleichstrom betriebene Geräte bieten. Sein größter Wert liegt in der Kombination einfacher Gleichstromverbindungen mit praktischer Funkfrequenzsteuerung, wodurch es sich für Beleuchtung, Automatisierung, Beschilderung, Elektronik, Nachrüstprojekte und andere Niederspannungsanwendungen eignet.
Der Schlüssel zu einer zuverlässigen Leistung ist die richtige Kompatibilität. Überprüfen Sie vor dem Kauf oder der Installation eines Schalters die Gleichspannung, den maximalen Strom, die Steckerabmessungen, die Polarität, die drahtlose Kompatibilität, den Schaltmodus, die Umgebungsbedingungen und den erwarteten Betriebsbereich. Bei kommerziellen und OEM-Projekten sollten auch die Lieferantenfähigkeit, die Produktkonsistenz, die Unterstützung bei der Anpassung und die Qualitätskontrolle bewertet werden.
TLD Electronics (HK) Co., Limitedbietet professionelle Unterstützung für Kunden, die nach DC-Schaltkomponenten und drahtlosen Steuerungslösungen suchen. Wenn Sie ein neues Produkt entwickeln, Komponenten für den Großhandel beschaffen oder nach einer geeigneten Konfiguration für eine bestimmte Anwendung suchen,Kontaktieren Sie unsmit Ihrer erforderlichen Spannung, Stromstärke, Steckerspezifikation, Steuerabstand, Menge und Anwendungsdetails. Eine klare technische Anforderung hilft dem Lieferanten, eine geeignetere Lösung zu empfehlen und Kompatibilitätsprobleme vor der Produktion zu reduzieren.
