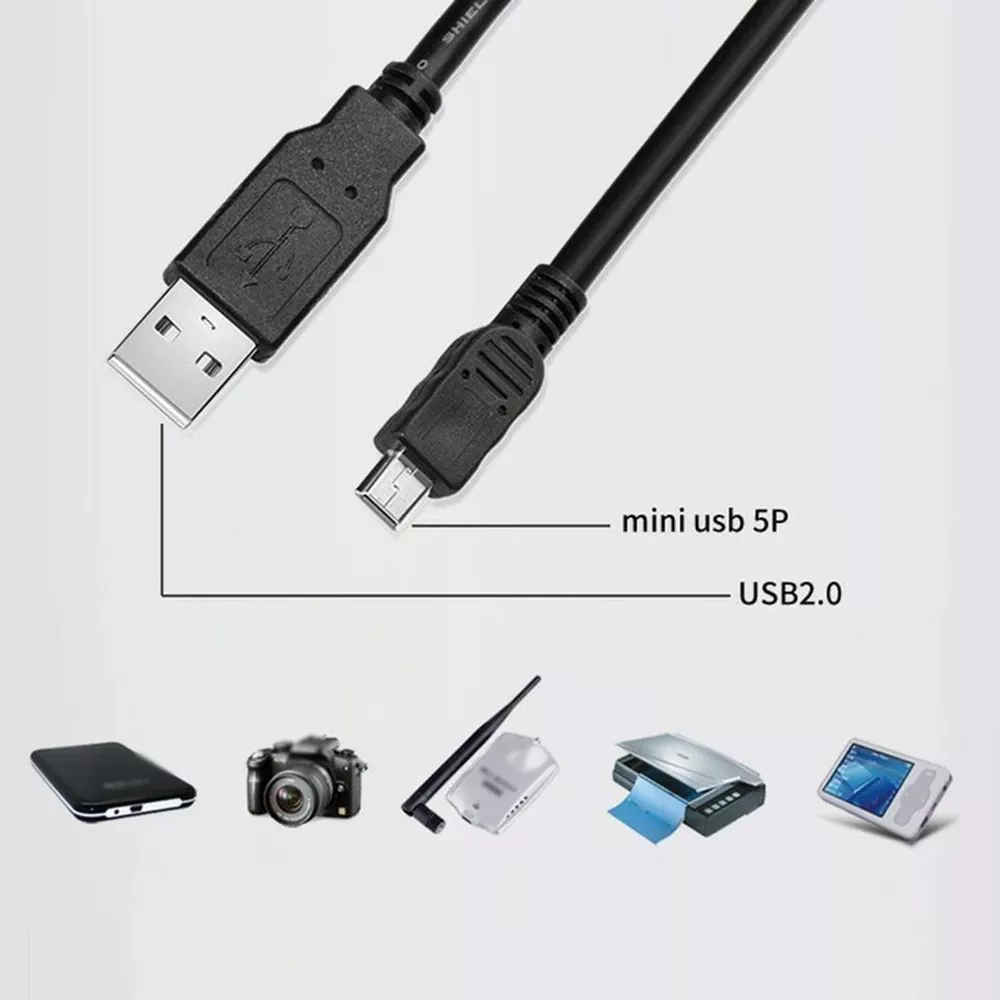

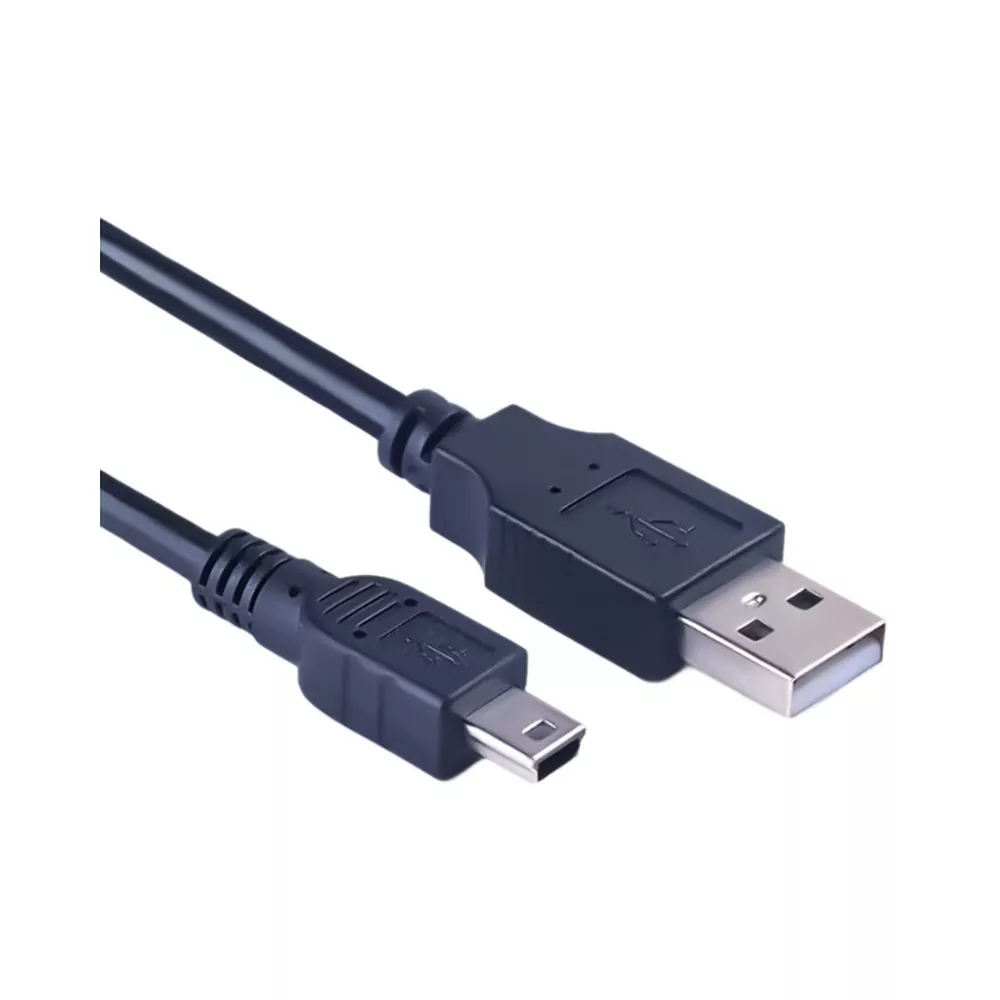

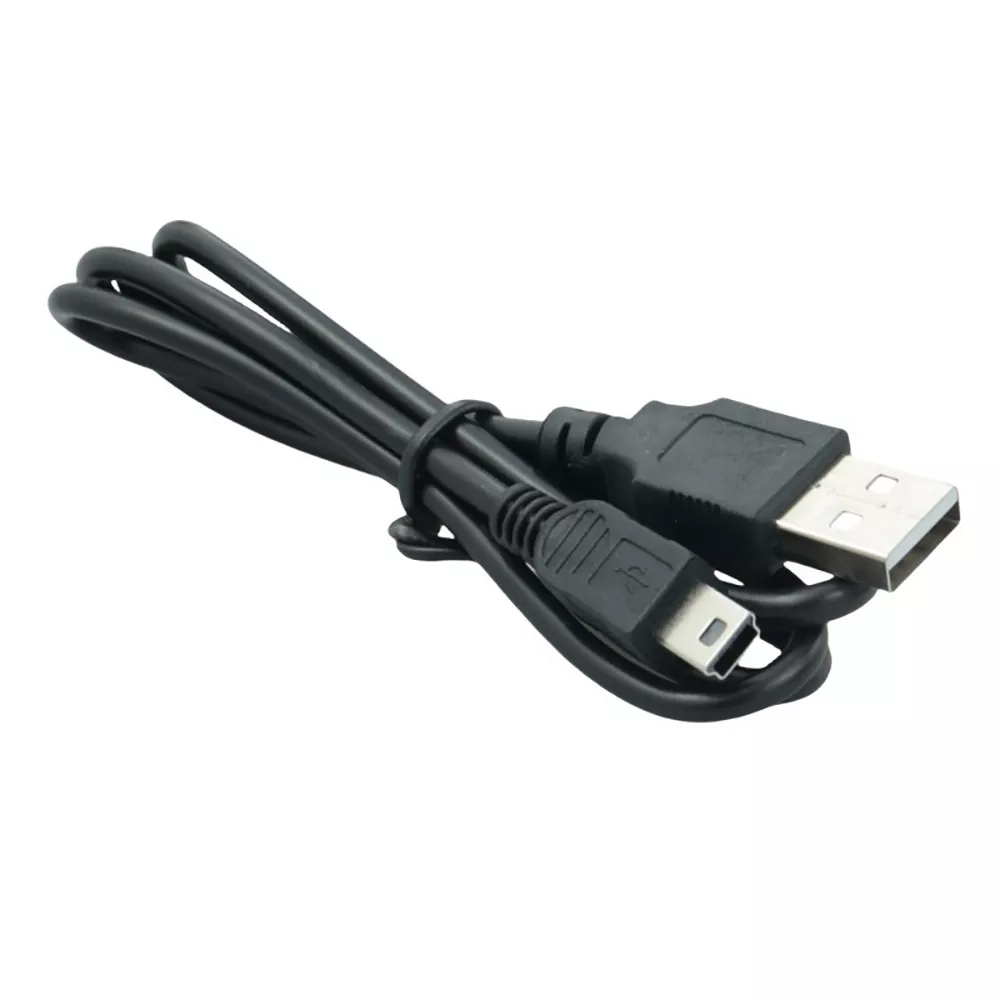

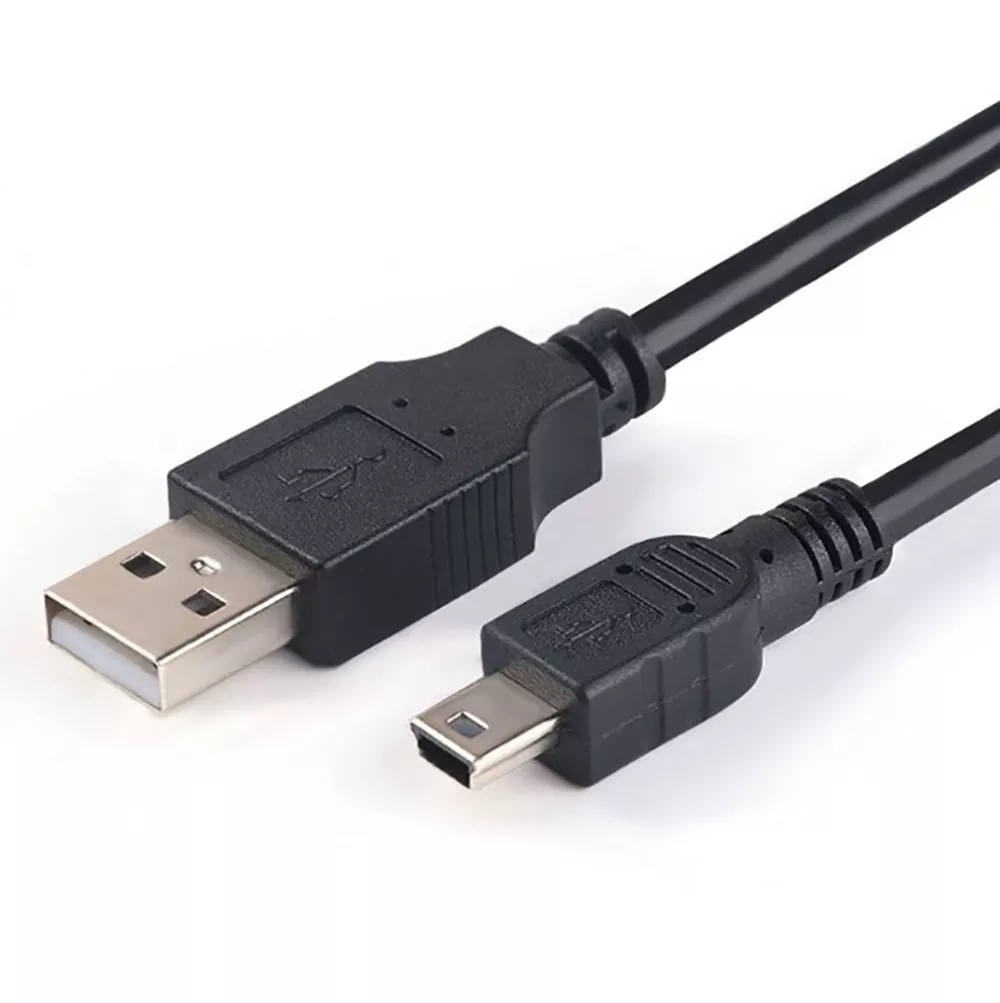

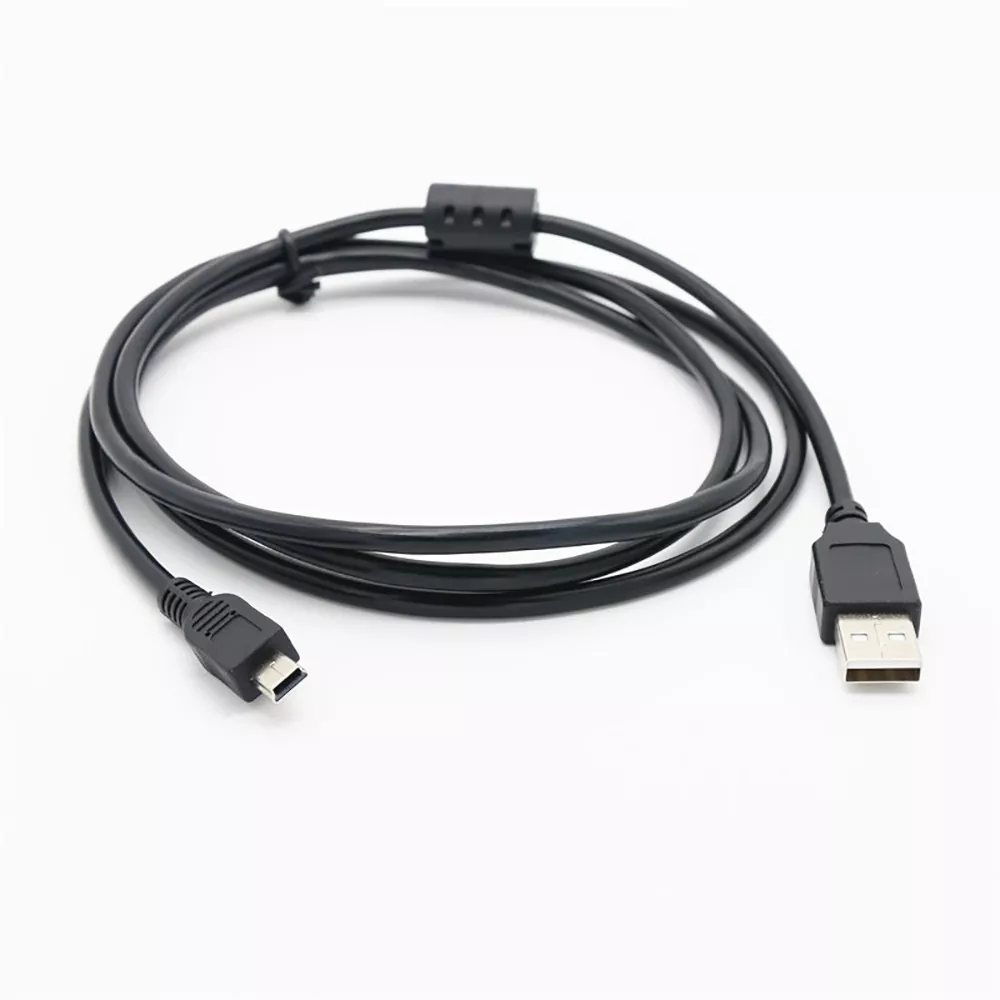

Das USB 2.0 A-Stecker-auf-Mini-B-Kabel von TLD Electronic, ein China-USB-Kabel Hersteller und Fabrik, ist für kompatible Geräte gebaut, die einen Standard erfordern USB-Typ-A-zu-Mini-B-Anschluss (5-polig). Das Kabel verwendet verzinntes Kupfer Datenleiter, bestehend aus einem D+/D- verdrillten Paar. Es bietet eine dreischichtige Schicht Abschirmung mit Aluminiumfolie und einem 48-litzigen verzinnten Kupfergeflecht für zuverlässige Sicherheit Leistung.
|
Parameter |
Details |
|
Produktname |
USB 2.0 A-Stecker auf Mini-B-Kabel – Datensynchronisierung und Ladekabel |
|
Marke |
TLD / Private Label (OEM willkommen) |
|
Herkunft |
Guangdong, China |
|
Zertifizierungen |
RoHS, REACH, UL |
|
Steckertyp |
USB-Typ-A-Stecker auf USB-Mini-B-Stecker (5-polig) |
|
Länge |
1 m–3 m / kundenspezifische Längen erhältlich |
|
Datenübertragungsrate |
480 Mbit/s (USB 2.0 High-Speed) |
|
Stromversorgung |
Bis zu 2,4 A (Standard-USB-Bus-Stromversorgung) |
|
Stromleiter |
Verzinntes Kupfer (VBUS und Masse) |
|
Datenleiter |
Verzinntes Kupfer (D+/D- verdrilltes Paar) |
|
Abschirmung |
Aluminiumfolie + 48-fach geflochtenes verzinntes Kupfergeflecht |
|
Jacke |
Flexibles PVC – mattschwarz oder weiß (kundenspezifische Farben). verfügbar) |
|
Steckergehäuse |
Vernickeltes Messing mit umspritzter Zugentlastung |
|
Kontaktbeschichtung |
Mit Gold überzogene Phosphorbronze |
|
Mini-B-Steckerprofil |
Standard 5-poliger Mini-B |
|
Abwärtskompatibilität |
Vollständig kompatibel mit USB 1.1-Geräten |
|
Betriebstemp |
-10°C bis 60°C |
|
Verpackung |
Polybeutel, Zip-Lock-Beutel, Blisterkarte oder individuell Einzelhandelsverpackung |
|
Vorlaufzeit |
15–20 Tage für Großbestellungen; Gratisproben in 5–7 Tage |
|
Mindestbestellmenge |
100 Einheiten; flexibel für individuelle Projekte |
Der USB-Mini-B-Anschluss ist kleiner als Standard-Typ-B und robuster als Micro-B. Es wird auf vielen digitalen Geräten verwendet Kameras, tragbare Musikplayer und externe Festplatten, die im Laufe der Zeit hergestellt wurden letzten 15+ Jahren. Dieses Kabel ist ein Ersatz für gebündelte Kabel, die kaputt gehen oder verliere dich.
Bei 480 Mbit/s (USB 2.0 High-Speed) ist die Das Kabel bewältigt häufige Arbeitslasten tragbarer Geräte:
Kamera-Tethering und Fotoübertragung: Laden Sie einen 32-GB-Speicher herunter Karte voller RAW-Bilder (ca. 1.000 Fotos à 30 MB) in weniger als 12 Jahren Minuten.
Musiksynchronisierung: Übertragen Sie eine 10 GB große Musikbibliothek (ca. 2.500 Lieder) in weniger als 4 Minuten.
Backups externer Laufwerke: Kopieren Sie einen 5-GB-Ordner mit Dokumenten und Medien in weniger als 2 Minuten auf eine tragbare Festplatte kopieren.
Das Kabel führt sowohl Strom (VBUS) und Daten (D+/D-), sodass Sie gleichzeitig synchronisieren und laden können. Das ist nützlich für:
Kamera-Tethering: Schließen Sie eine DSLR für Live-View an einen Laptop an Fotografieren, während der Akku der Kamera geladen bleibt.
GPS-Navigation: Aktualisieren Sie Karten auf einem Garmin, während es aufgeladen wird im Auto oder am Schreibtisch.
Musikplayer: Synchronisieren Sie Wiedergabelisten, während das Gerät aufgeladen wird über Nacht.
Felddatenerfassung: Halten Sie währenddessen einen digitalen Rekorder mit Strom versorgt lange Interviews oder Aufnahmesitzungen.
Mini-B-Kabel werden häufig mitgeführt Kamerataschen, Rucksäcke und Handschuhfächer. Dieses Kabel ist für den täglichen Gebrauch konzipiert Verwendung:
Umspritzte Zugentlastung, die sich 25 mm von jedem Stecker erstreckt
Verbindergehäuse aus vernickeltem Messing
Kontakte aus vergoldeter Phosphorbronze
Über 5.000 Einsteck-/Ausziehzyklen, mechanisch bestätigt testen
Der flexible PVC-Mantel ist knick- und abriebfest
Tragbare Geräte werden häufig in der Nähe verwendet Funkstörungen. Folien- und Geflechtschirmung sorgt für EMI/RFI-Unterdrückung, hilft zu vermeiden:
Beschädigte Bilddateien während der Übertragung
Störender Ton während der Musiksynchronisierung
Unterbrochene Backups auf externen Laufwerken
Instabile Tethering-Verbindungen bei Studioaufnahmen
Der Mini-B-Anschluss war der Standard für tragbare Geräte seit über einem Jahrzehnt. Dieses Kabel ist kompatibel mit:
Digitalkameras: Canon EOS (Rebel, 5D, 6D, 7D-Serie), Nikon DSLR (Serie D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (ältere Modelle), Pentax, Olympus, Fujifilm X-Serie (ältere Modelle), Panasonic Lumix (ältere)
Tragbare Musik: iPod classic, iPod nano (ältere Generationen), SanDisk Sansa, Sony Walkman (digital), Creative Zen, Zune
Externer Speicher: tragbare 2,5-Zoll-Festplatten von WD, Seagate, Toshiba, Hitachi, Samsung (Modelle vor 2018)
GPS und Navigation: Garmin-Handhelds (GPSMAP, eTrex-Serie), TomTom-Auto-GPS
Diktiergeräte und Audio: Zoom H-Serie (H4n, H5, H6), Tascam DR-Serie, Sony ICD-Serie
Andere: Ältere Kindle-E-Reader, Dashcams, Babyphones, digitale Mikroskope, tragbare Projektoren, MIDI-Keyboards, DIY-Elektronik Platinen (Arduino mit Mini-B)
Funktioniert mit USB 3.0-Anschlüssen (funktioniert mit 2.0-Geschwindigkeit) und USB 1.1-Anschlüssen. Ein Kabel für Umgebungen mit mehreren Geräten.
Fotostudios und Location-Shootings: Befestigen Sie eine DSLR an einem Laptop für Live-Vorschau, Übertragung von RAW-Dateien und Schonung des Kamera-Akkus aufgeladen.
Reisen und Abenteuer: Nehmen Sie ein Ersatz-Mini-B-Kabel für a mit Kamera, GPS und tragbares Laufwerk.
Musik- und Audioproduktion: Musikbibliotheken synchronisieren und übertragen Feldaufnahmen und den Anschluss tragbarer Rekorder an einen Bearbeitungsarbeitsplatz.
Home & Office Backup: Schließen Sie tragbare externe Laufwerke an Desktop-PCs für routinemäßige Dateisicherungen.
Bildung und Feldforschung: Verwendung mit Datenloggern, Handheld-GPS und tragbare Instrumente.
Einzelhandel und E-Commerce: Ein großvolumiges Zubehör für die Kamera Geschäfte, Elektronikhändler und Online-Verkäufer.
Heimwerken und Elektronik: Arduino, Raspberry Pi (älter) verbinden Modelle) und Entwicklungsboards zum Programmieren und Debuggen.
Der 5-polige Mini-B beinhaltet VBUS (Strom), D+/D- (Datenpaar) und Masse. Kontakte aus vergoldeter Phosphorbronze mit einer Mindeststeckfestigkeit von 5.000 Zyklen.
Die Datenleitungen sind stark verdrillt (6–8 Drehungen pro Zoll), um Übersprechen zu minimieren und die Signalintegrität aufrechtzuerhalten 480 Mbit/s.
28 AWG verzinnte Kupferleiter Stellen Sie einen Strompfad mit niedrigem Widerstand bereit (ungefähr 0,06 Ω pro Fuß). Spannung Der Spannungsabfall bleibt unter 0,2 V bei 2,4 A.
Aluminiumfolie bietet 100 % Schutz gegen hochfrequente elektromagnetische Störungen. Das 48-fach geflochtene verzinnte Kupfergeflecht fügt hinzu mechanische Festigkeit und Unterdrückung niederfrequenter Geräusche.
Jedes Kabel durchläuft:
Durchgang (alle 5 Pins)
Kurzschlussisolierung
Hi-Pot-Isolierung (300 V DC, >10 MΩ)
Widerstand (VBUS und Masse)
Funktioneller Handshake mit einem USB-Host
TLD arbeitet unter ISO-9001:2015 zertifiziertes Qualitätsmanagement.
|
Qualitätskontrollpunkt |
Verfahren |
Akzeptanzkriterien |
|
Qualitätskontrolle des eingehenden Materials |
Visuell + Messgerät + Widerstand |
Leiter AWG, Schirmabdeckung, Beschichtung |
|
Inline-Lötprüfung |
Automatisierte optische Inspektion (AOI) |
100 % fehlerfreie Verbindungen |
|
100 % elektrischer Test |
Automatisierter Tester (ATE) |
Kontinuität, Isolation, Hi-Pot |
|
Widerstandstest |
Mikro-Ohmmeter (Schichtprobe) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Einführ-/Auszugskraft |
Kraftmesser (Verschiebungsprobe) |
0,5–2,0 kgf (USB-IF-Spezifikation) |
|
Biegeausdauer |
Flex-Tester (Schichtprobe) |
8.000 Zyklen bei 180° – kein Stromausfall |
|
Validierung realer Geräte |
Täglich – Kamera-Tethering, Laufwerkskopiertest |
Stabile Verbindung, fehlerfreie Übertragung |
|
Sichtprüfung |
100 % Einheiten |
Keine Kratzer, Fehlausrichtung oder Gussgrate |
TLD wurde 2008 gegründet und ist 12.000 m² groß ISO-9001 zertifizierter Hersteller, Lieferant und Exporteur mit über 200 Mitarbeitern und 15 interne Forschungs- und Entwicklungsingenieure. Die Anlage in Dongguan ist vollständig automatisiert Produktionslinien – Schneiden, Abisolieren, Löten, Umspritzen und Testen.
TLD beliefert globale Marken, darunter ZTE, Skyworth und Hisense sowie Großhändler für Kamera/Audio Einzelhändler und E-Commerce-Verkäufer in 55 Ländern.
Was TLD bietet:
Direktpreise ab Werk für Groß- und Großbestellungen
Kundenspezifische Längen (3 Fuß, 6 Fuß, 10 Fuß), Farben (Schwarz, Weiß, blau, rot), Steckerbeschriftung und Einzelhandelsverpackung
Private Labeling, kundenspezifische Blisterkarten und komplette Einzelhandelskartons
Kostenlose Muster für qualifizierte Käufer innerhalb von 5–7 Tagen
Standardmodelle auf Lager für schnellen Versand
98,5 % pünktliche Lieferung über 24 Monate
Engagierte Account Manager und technischer Support
ProPhoto Supplies (USA): „Wir bündeln TLDs Mini-B-Kabel mit unseren Kamerahaltebändern und Zubehör. Fotografen mögen die Verarbeitungsqualität – keine dünnen Kabel mehr, die während der Aufnahme versagen. Wir haben bestellt über 5.000 Einheiten und die Rücklaufquote liegt praktisch bei Null.“
A: Der Mini-B-Anschluss war weit verbreitet Wird auf Digitalkameras (Canon/Nikon/Sony DSLRs) und tragbaren Musikplayern (iPod) verwendet Classic/Nano, SanDisk), externe 2,5-Zoll-Festplatten, GPS-Handhelds, digital Diktiergeräte und andere tragbare Unterhaltungselektronik, hergestellt aus dem Mitte der 2000er bis Ende der 2010er Jahre. Wenn Ihr Gerät über einen kleinen, trapezförmigen USB-Anschluss verfügt (unten breiter), es handelt sich wahrscheinlich um einen Mini-B.
A: Nein. Mini-B und Micro-B sind es verschiedene Anschlüsse. Mini-B ist breiter und dicker (ca. 10,6 mm ×). 7,5 mm). Micro-B ist schmaler und flacher. Sie sind nicht austauschbar. Dies Das Kabel ist speziell für Mini-B-Anschlüsse.
A: Ja. Canon EOS-Serie (Rebel, 5D, 6D, 7D usw.) und Nikon DSLRs (D3xxx, D5xxx, D7xxx, D8xx usw.) mit Mini-B-Anschlüssen wird funktionieren. Sie können es zur Dateiübertragung, Live-View-Tethering und zum Aufladen verwenden (abhängig von den Einstellungen Ihrer Kamera).
A: 480 Mbit/s (USB 2.0 High-Speed). Für schnellere Übertragungen bietet TLD auch USB 3.0 Mini-B-Kabel an – kontaktieren Sie den Vertrieb Team.
A: Ja. Das Kabel führt beide Energien (VBUS) und Daten (D+/D-), sodass Sie gleichzeitig synchronisieren und laden können.
A: Ja. TLD bietet Private-Label- und OEM-Dienstleistungen – kundenspezifische Farben (Schwarz, Weiß, Blau, Rot, Pink usw.), Laser Gravur auf dem Steckergehäuse, gedrucktes Branding auf der Jacke und individuell Verpackung.
A: Ja – TLD stellt kostenlose Muster zur Verfügung an qualifizierte Unternehmen. Sie bezahlen lediglich den Versand. Testen Sie das Kabel mit Ihrem Überprüfen Sie die tatsächlichen Geräte, bevor Sie eine Großbestellung aufgeben.
USB- und AV-Kabel:

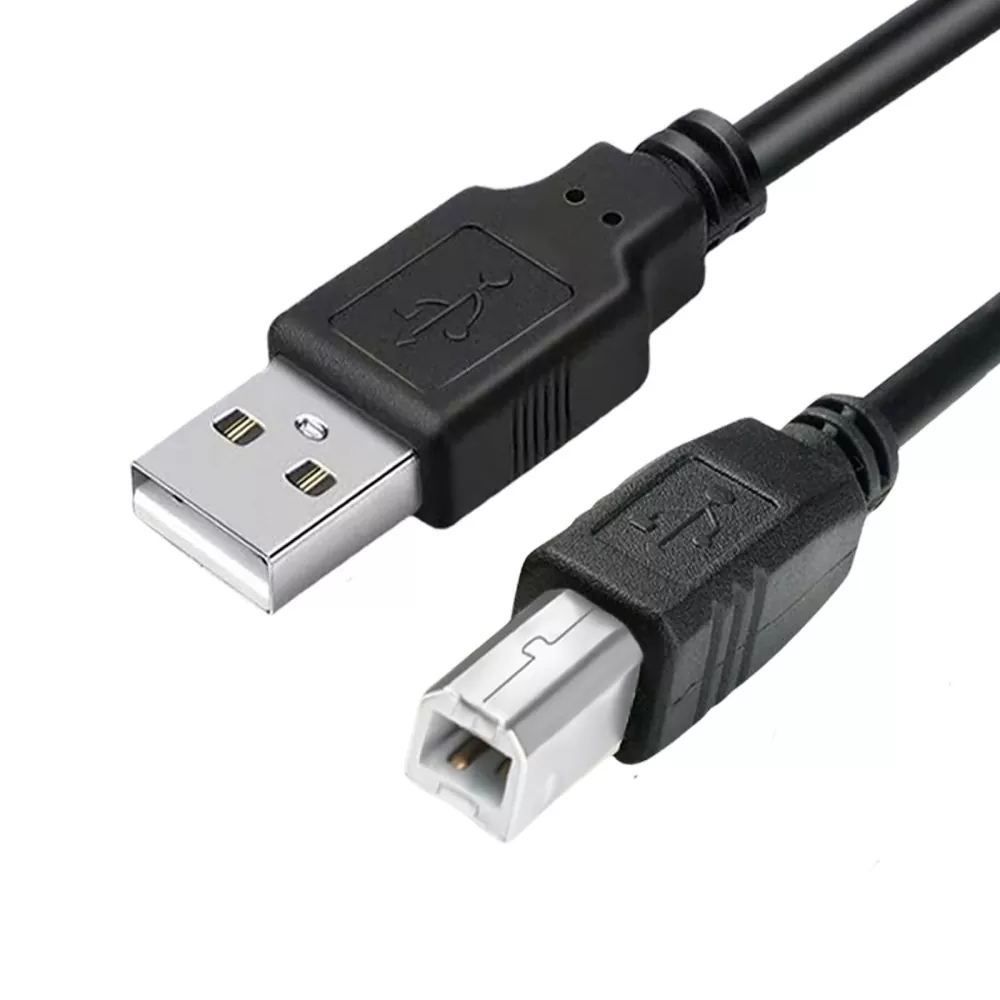

USB 2.0 A-auf-B-Kabel 6 Fuß – Hochgeschwindigkeits-Drucker-/Scannerkabel
USB 3.0 A-auf-C-Kabel 6 Fuß – geflochtene Nylon-Edition
Hochgeschwindigkeits-HDMI-Kabel 6 Fuß mit Ethernet – 4K HDR Ready
Starlink-Zubehör:

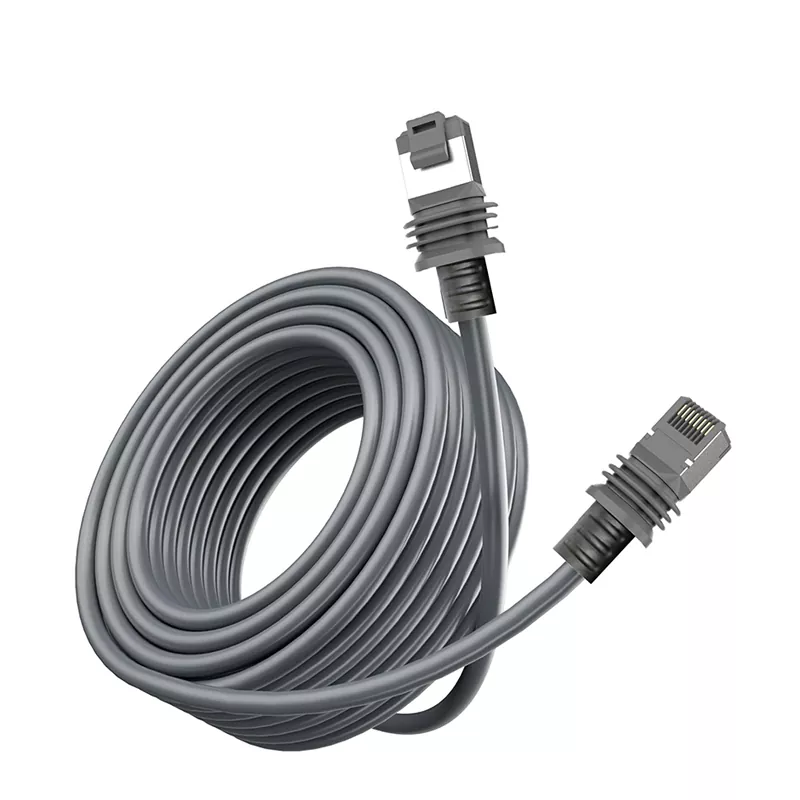

Starlink Gen 2/Gen 3 Dish Power-Verlängerungskabel – 75 Fuß/150 Fuß Wetterfest
